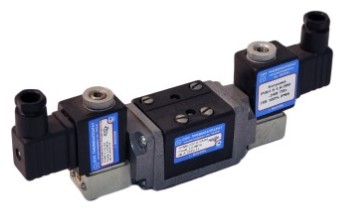

Пятилинейные распределители 5РМ-6-231-1, 5РМ-6-231-2, 5РМ-6-231-4, 5РМ-6-233-1, 5РМ-6-233-2, 5РМ-6-233-4, 5РМ-6-232-1, 5РМ-6-232-2, 5РМ-6-232-4, 5РМ-6-331-1, 5РМ-6-331-2, 5РМ-6-331-4, 5РМ-6-332-1, 5РМ-6-332-2, 5РМ-6-332-4
Пятилинейные распределители типа 5РМ с условным проходом (Ду 6 мм) предназначены для изменения направления потоков сжатого воздуха в пневматических системах различного назначения.
Присоединение и рабочая среда
- Присоединение:
- 5РМ-6-…-1 - плита с отверстиями для присоединения труб в стороны;
- 5РМ-6-…-2* - плита для батарейного монтажа (трубы назад); *Эксплуатация возможна только с комплектом концевых плит для подвода сжатого воздуха питания всех распределителей ( max 6 шт.) собранных в батарею. Один комплект плит (для 2...6 пневмораспределителей в блоке) состоит из одной плиты-5РМ-6-233-00-013 и одной плиты-5РМ-6-233-00-100 (с уплотнительными кольцами);
- 5РМ-6-…-4 - плита с отверстиями для присоединения труб вниз;
- присоединение: К1/4".
- концевые плиты для батарейного монтажа:
- присоединение: К3/8".
- Рабочая среда:
- Очищенный сжатый воздух, не грубее 10-го класса загрязненности по ГОСТ 17433
- С содержанием распыленного масла вязкостью от 10 до 35 мм²/с (сСт)
- Температура: +50°C
- Конструкция:
- Один (для одностороннего) или два (для двухстороннего) трехлинейных пневмораспределителя с электромагнитным управлением РЭМ 3-1,6-1 (клапан пилот)
- Присоединение — электроконтактный разъем
- Степень защиты — IP 65 по ГОСТ 14254
- В распределителях есть устройство ручного дублирования электрического сигнала
Принцип работы и управление
- Распределитель с односторонним управлением
Исходное положение:
- Золотник удерживается давлением сжатого воздуха (231) или пружиной (233)
Соединения:
- Канал (1) — с выходом (2)
- Канал (4) — с атмосферным каналом (5)
- Канал (3) — отсеченزолотником
Действие при подаче управляющего сигнала:
- Срабатывает клапан пилот
Соединения:
- (1) — с (4)
- (2) — с атмосферным (3)
- (5) — отсечен
- Возврат в исходное положение
- После снятия сигнала, золотник возвращается автоматически.
Распределитель с двухсторонним управлением
- Золотник перемещается между двумя положениями при управлении двумя клапанами пилот
- Запоминание положения: при горизонтальном расположении, сохраняет последнее состояние после снятия управления
Трехпозиционный распределитель
Исходное положение:
- В средней позиции золотник перекрыт (схема 331) или обе полости сообщены с атмосферой (схема 332)
Движение золотника:
- Перемещается из одного крайнего положения в другое при подаче управляющих сигналов на клапаны пилот
Положение при отсутствии сигнала:
- Золотник возвращается в среднее положение с помощью пружины
Положения золотника:
- Три положения обеспечивают сообщения каналов (2) и (4) с каналом питания (1) или с атмосферными каналами (3) и (5), согласно графическому обозначению распределителя
