Пятилинейные распределители 5Р-10-231-1, 5Р-16-231-1, 5Р-10-233-1, 5Р-16-233-1, 5Р-10-232-1, 5Р-16-232-1, 5Р-10-331-1, 5Р-16-331-1, 5Р-10-332-1, 5Р-16-332-1
Пятилинейные распределители 5Р с условным проходом (Ду 10 и 16 мм) предназначены для изменения направления потоков сжатого воздуха в пневматических системах различного назначения.
Присоединение и рабочая среда.
- Присоединение:
- Резьбовое соединение с монтажной плитой
- Боковое расположение отверстий (трубы сбоку)
- Рабочая среда:
- Очищенный сжатый воздух, не грубее 10-го класса загрязненности по ГОСТ 17433
- С содержанием распыленного масла вязкостью от 10 до 35 мм²/с (сСт)
- Температура: +50°C
Принцип работы и управление

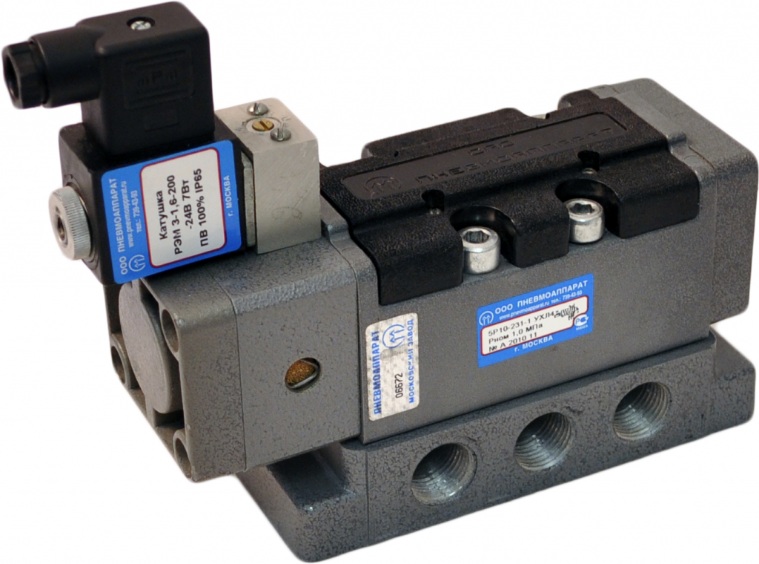

- Распределители с односторонним управлением
Исходное положение:
- Золотник удерживается давлением сжатого воздуха (схемное обозначение 211 и 214) или пружиной (схема 213)
Соединения в исходном положении:
- Канал (1) — соединен с выходом (2)
- Канал (4) — соединен с атмосферным каналом (5)
- Канал (3) — отсечен (золотником)
При подаче давления через канал (14):
- Золотник смещается, меняя соединения:
- (1) — с (4),
- (2) — с атмосферой (3),
- (5) — отсечен
Возврат в исходное положение:
- После снятия сигнала, золотник возвращается автоматически.

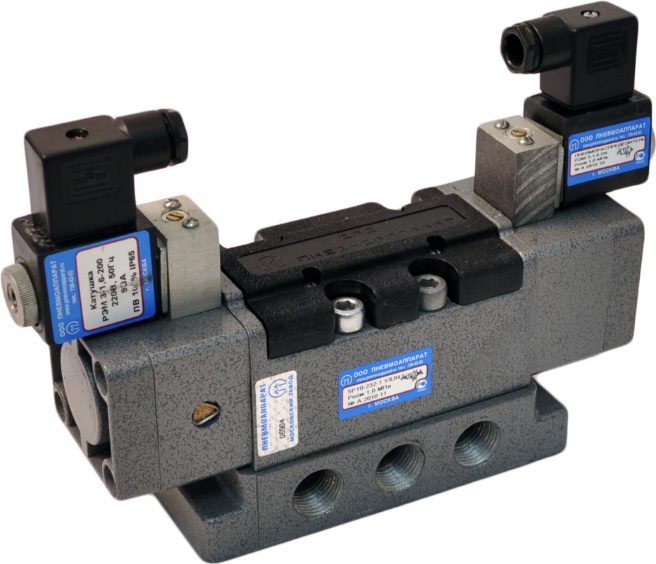

- Распределители с двусторонним управлением
- Золотник перемещается между двумя крайними положениями при подаче давления по каналам (12) или (14)
- Запоминание положения: при горизонтальном расположении распределителя, золотник сохраняет последнее состояние после снятия управления.

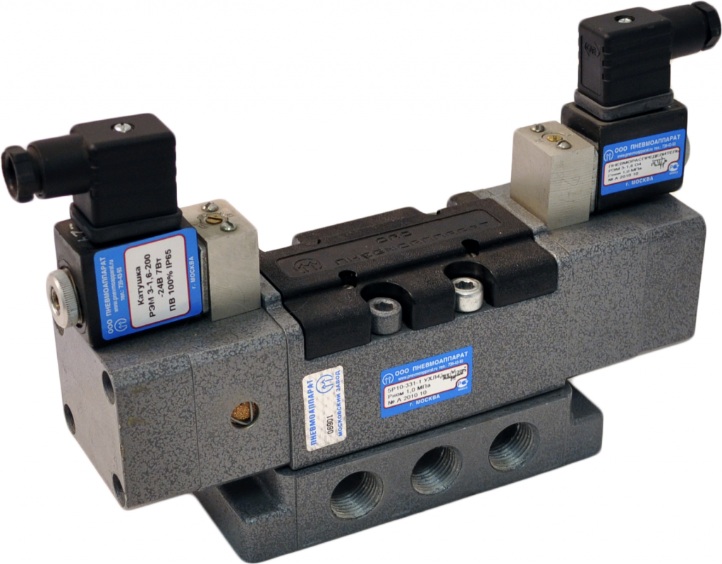

- Трехпозиционные распределители
- Средняя позиция: все линии перекрыты (схема 311)
- Альтернативная средняя позиция: обе полости потребителя сообщены с атмосферой (схема 312)
Работа
1. При подаче давления через канал (12):
- Золотник перемещается в крайнее левое положение
- Канал (1) — соединен с (2)
- Канал (4) — с атмосферой (5)
- Канал (3) — отсечен
2. При снятии давления:
- Золотник возвращается в среднее положение с помощью пружины
3. При подаче давления через канал (14):
- Золотник смещается в противоположное крайнее положение
- Соединения аналогичны, только в другую сторону
4. Возврат в среднее положение: происходит автоматически при снятии давления.
---
Детали управления
- Подача или снятие давления через каналы (12) и (14) управляют положением золотника, что влияет на последовательность соединений линий и каналов.
