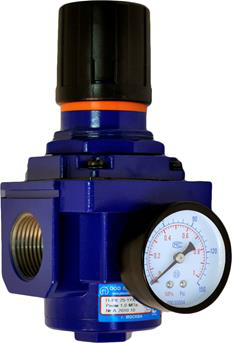

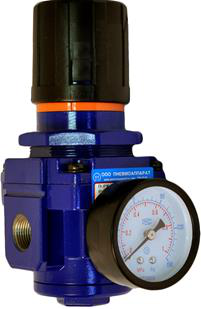

Пневмоклапаны редукционные П-РК-4-2, П-РК-6-2, П-РК-10-2, П-РК-16-2, П-РК-25-2, П-РК-40-2, П-РК-50-2
Назначение
Пневмоклапаны редукционные с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для:
- Понижения давления сжатого воздуха.
- Поддержания давления на заданном уровне в пневматических приводах различного назначения.
Конструкция
- Ручная настройка давления на выходе.
- Пружинная нагрузка.
- Мембранный чувствительный элемент.
- Стабилизированный дроссельный клапан.
Присоединение
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда
- Сжатый воздух давлением от 0,1 МПа до 1,0 МПа.
- Очищенный не грубее 10 класса загрязненности по ГОСТ 17433.
Климатическое исполнение
- УХЛ и О.
- Категория размещения 4 по ГОСТ 15150.
- Основан на автоматическом изменении проходного сечения клапана при изменении давления и расхода на входе.
- Поддерживает постоянное давление на выходе.
При понижении выходного давления по сравнению с давлением настройки:
- Мембрана прогибается под действием нагрузочной пружины.
- Дроссельный клапан отжимается, увеличивая проход для воздуха, что приводит к увеличению расхода и давления.
При повышении выходного давления:
- Дроссельный клапан прикрывается.
- Выполнен разгруженным от действия давления на входе.
- Подклапанная полость изолирована от входного отверстия и соединена с выходной полостью через сверление в дроссельном клапане.
- Сбалансированный дроссельный клапан обеспечивает большую точность поддержания давления на выходе.
- При повышении давления на выходе выше давления настройки:
- Мембранный узел перемещается вверх, дроссельный клапан закрывается.
- Избыточное давление сбрасывается в атмосферу через сверление в клапане сброса и специальное отверстие.
- Настроечное устройство редукционного пневмоклапана обеспечивает плавность изменения давления на выходе в диапазоне от 0,05 МПа до 0,85 МПа.
- Рукоятка регулятора давления легко фиксируется в нужном положении.
- Пневмоклапаны могут быть установлены в любом пространственном положении.
