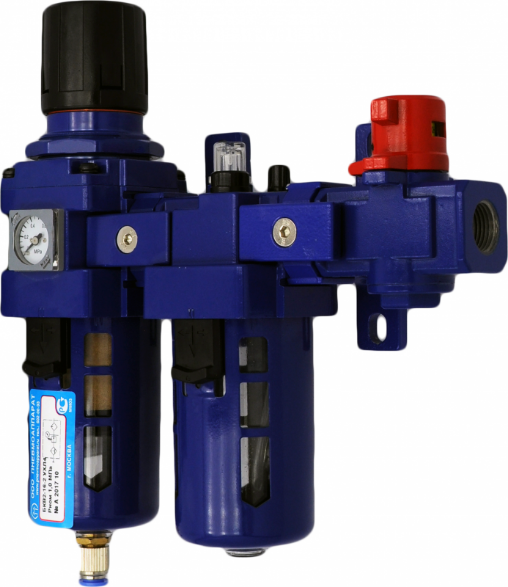

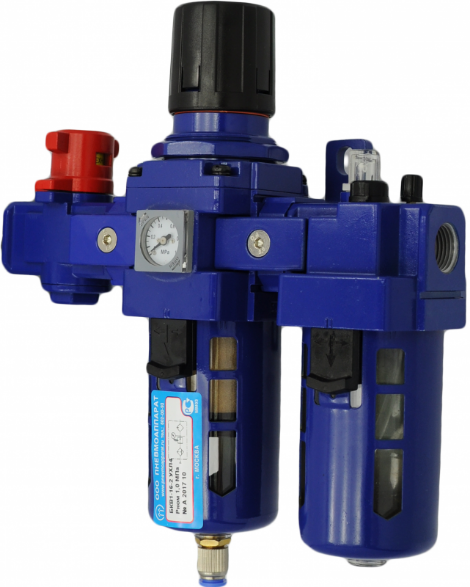

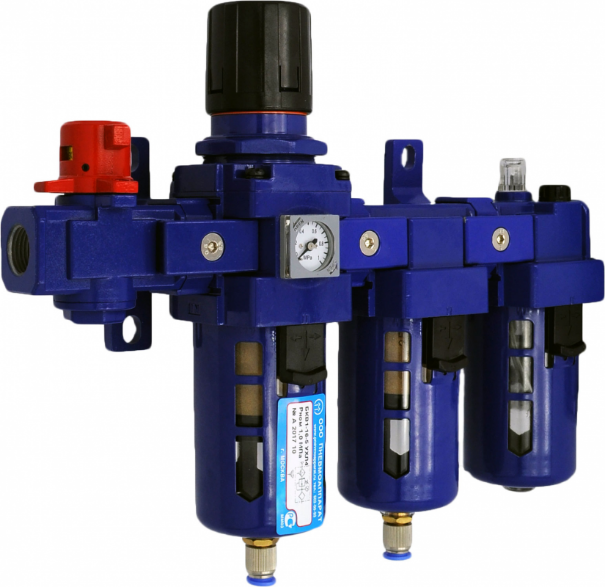

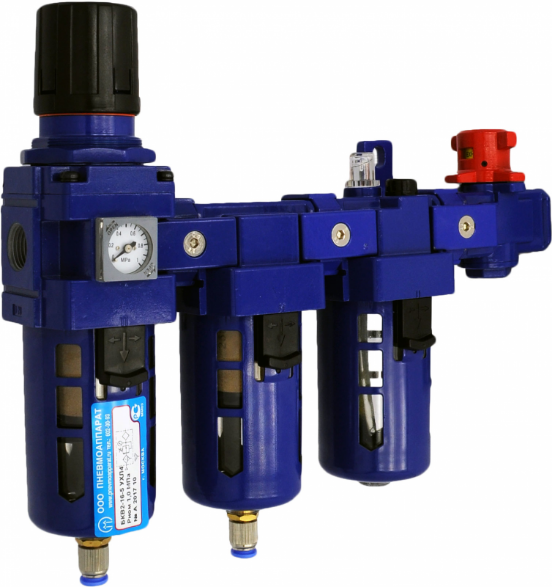

Блоки кондиционирования БКВ1-6, БКВ1-6-АО, БКВ1-10, БКВ1-10-АО, БКВ1-16, БКВ1-16-АО, БКВ1-25, БКВ1-25-АО, БКВ1-6-5, БКВ1-6-5-АО, БКВ1-10-5, БКВ1-10-5-АО, БКВ1-16-5, БКВ1-16-5-АО, БКВ1-25-5, БКВ1-25-5-АО, БКВ2-6, БКВ2-6-АО, БКВ2-10, БКВ2-10-АО, БКВ2-16, БКВ2-16-АО, БКВ2-25, БКВ2-25-АО, БКВ2-6-5, БКВ2-6-5-АО, БКВ2-10-5, БКВ2-10-5-АО, БКВ2-16-5, БКВ2-16-5-АО, БКВ2-25-5, БКВ2-25-5-АО
Назначение
- Блоки кондиционирования со встроенным манометром и условным проходом (Ду) 6, 10, 16, 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда
- Сжатый воздух с давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение
- УХЛ
- О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования включает:
- Блок подготовки воздуха типа П-ФРКВ.
- Маслораспылитель типа П-М.
- Аварийный клапан типа БК-…-100, установленный на входе или выходе блока с проставкой для крепежных кронштейнов.
Фильтрация:
- Для достижения фильтрации 5 мкм устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.
Дополнительные опции:
- По отдельному заказу возможна изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
- Аварийный клапан позволяет перекрыть подачу сжатого воздуха в систему.
- Из пневмосети воздух подводится к отверстию «ВХ» аварийного клапана или блока подготовки воздуха П-ФРКВ, который состоит из фильтра-влагоотделителя и пневмоклапана редукционного, выполненных в общем корпусе.
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
- В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое вручную или автоматически при отсутствии давления.
- Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
- Маслораспылитель следует заправлять минеральным маслом с вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.
- В кожухах, защищающих прозрачные стаканы блока, имеются прорези для контроля уровня накопившихся загрязнений или смазочного материала.
- Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля.
- Установка в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
- При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
- Уровень смазочного материала контролируется визуально и должен находиться между красными рисками.
