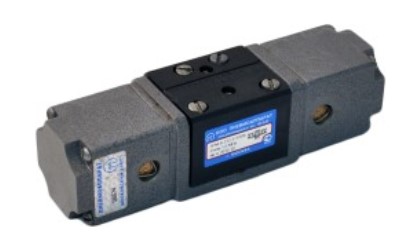

Пятилинейные распределители 5РМ-6-211-1, 5РМ-6-211-2, 5РМ-6-211-4, 5РМ-6-213-1, 5РМ-6-213-2, 5РМ-6-213-4, 5РМ-6-214-1, 5РМ-6-214-2, 5РМ-6-214-4, 5РМ-6-212-1, 5РМ-6-212-2, 5РМ-6-212-4, 5РМ-6-311-1, 5РМ-6-311-2, 5РМ-6-311-4, 5РМ-6-312-1, 5РМ-6-312-2, 5РМ-6-312-4
Эти пневмораспределители предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.
Присоединение и рабочая среда
- Типы присоединения:
- резьбовое с монтажной плитой;
- боковое исполнение отверстий (трубами в стороны);
- нижнее исполнение отверстий (трубы вниз);
- батарейное (модульное) исполнение с трубами вниз и расположением отверстий.
- Рабочая среда:
- сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433;
- содержит распылённое масло вязкостью 10–35 мм²/с (класс ст);
- температура окружающей среды до 50 °С.
Управление
- Распределители с односторонним управлением
- Исходное положение: золотник удерживается давлением сжатого воздуха (211) или пружиной (213).
- Каналы в исходном положении:
- питание (1) сообщается с выходом (2);
- канал (4) связан с атмосферным каналом (5);
- канал (3) отсечён золотником.
- Управление: подача давления в канал (14) перемещает золотник в другое положение.
- Новое положение: питание (1) соединяется с выходным каналом (4); канал (2) — с атмосферным каналом (3); канал (5) отсечён.
- Снятие сигнала: возвращает золотник в исходное положение.
- Распределители с двусторонним управлением
- Золотник перемещается между крайними положениями циклически при подаче управляющего давления через каналы (12) или (14).
- При снятии управления клапан запоминает последнюю команду, однако запоминание осуществляется только в горизонтальном положении.
Дополнительно
- Для распределителей серии **C5PM-6-212** префикс «С» в обозначении количества внешних линий означает более низкое минимальное давление управления по сравнению с аналогичной 212‑моделью и равно **0,1 МПа**.
- В трехпозиционных распределителях среднее (исходное) положение задаётся схематично так:
- положение «311»: все линии перекрыты;
- положение «312»: обе полости потребителя подключены к атмосфере.
- Перемещение золотника между крайними положениями достигается подачей управления через каналы (12) или (14):
- давление в канал (12) приводит к крайнему положению:
- питание (1) — выход (2);
- выход (4) — атмосферный (5);
- канал (3) отсечён.
- возвращение — пружина возвращает в среднее положение.
- давление в канал (14) приводит к противоположному крайнему положению:
- питание (1) — канал (4);
- канал (2) — атмосферный (3);
- канал (5) отсечён.
- снятие давления возвращает к среднему положению.
