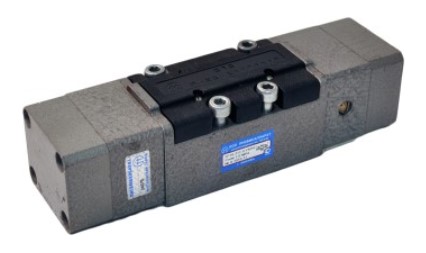

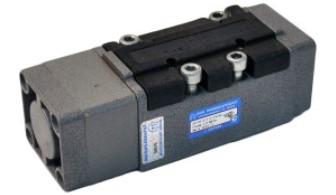

Пятилинейные распределители 5Р-10-211-1, 5Р-16-211-1, 5Р-10-212-1, 5Р-16-212-1, 5Р-10-213-1, 5Р-16-213-1, 5Р-10-214-1, 5Р-16-214-1, 5Р-10-311-1, 5Р-16-311-1, 5Р-10-312-1, 5Р-16-312-1
Данные распределители предназначены для изменения направления потоков сжатого воздуха в пневматических системах различного назначения. Они обеспечивают управление потоком через пять линий и подходят для систем с различной степенью сложности.
Конструкция и монтаж
- Присоединение: резьбовое, с монтажной плитой
- Расположение отверстий: боковое (трубы сбоку)
- Рабочая среда: очищенный сжатый воздух, соответствующий не грубее 10-го класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре 50°C
Принцип работы и управление
1. Распределители с односторонним управлением
- Исходное положение: золотник удерживается давлением сжатого воздуха (схемное обозначение 211 и 214) или пружиной (обозначение 213).
- канал (1) — соединен с выходом (2)
- канал (4) — соединен с атмосферным каналом (5)
- канал (3) — закрыт (отсеян золотником)
- Действие: при подаче давления управления через канал (14) золотник смещается, меняя соединения:
- канал (1) — соединен с (4)
- канал (2) — с атмосферой (3)
- канал (5) — отсечен
- После снятия сигнала золотник возвращается в исходное положение.
2. Распределители с двусторонним управлением
- Работа: золотник перемещается между двумя крайними положениями при подачи давления управления через каналы (12) или (14).
- Запоминание положения: при горизонтальном монтаже золотник сохраняет последнее состояние и запоминает команду, даже после снятия управления.
3. Трехпозиционные распределители
- Функциональные положения:
- Средняя позиция: все линии перекрыты (схема 311)
- Средняя позиция (альтернативная): обе линии потребителя соединены с атмосферой (схема 312) - Работа:
- При подаче давления через канал (12):
- золотник смещается в крайнее левое положение
- канал (1) — соединяется с (2)
- канал (4) — с атмосферой (5)
- канал (3) — отсечен
- При снятии давления: золотник возвращается в среднее положение с помощью пружины.
- При подаче управления через канал (14): происходит противоположное смещение к другому крайнему положению, с аналогичными соединениями.
Управление
- Подача давления: смещает золотник и меняет рабочие соединения.
- Снятие сигнала: автоматически возвращает золотник в исходное или среднее положение, в зависимости от типа распределителя.
