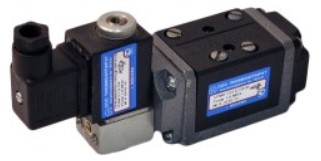

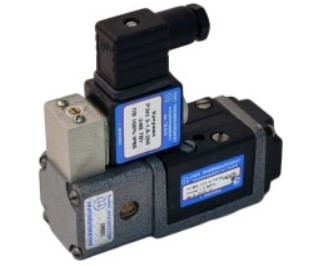

Пятилинейные распределители 5РМ-6-231-0, 5РМ-6-233-0, 5Р-16-231-0, 5Р-16-233-0
Данные двухпозиционные распределители предназначены для изменения направления потоков сжатого воздуха в пневматических системах различного назначения. Они оснащены электропневматическим управлением, а также возможностью возврата в исходное положение с помощью пружины или пневматического механизма.
Технические характеристики
- Тип: пятилинейные, с условным проходом (Ду 6 мм)
- Управление: электропневматическое, с возможностью ручного дублирования сигнала
- Количество позиций: две
- Режим возврата: пружинный или пневматический
- Стандарт присоединения: соответствие размеру 1 по ISO 5599/1
Конструкция и монтаж
- Конструкция распределителя: цилиндрический золотник, установленный внутри корпуса
- Присоединение: стыковое без монтажной плиты, возможна комплектация монтажной плитой и резьбовыми отверстиями К1/4” для различных способов установки:
1. боковое (трубы сбоку)
2. нижнее (трубы вниз)
3. батарейный монтаж (трубы вниз, с расположением отверстий)
- Корпус: в нижней части оснащен пазами для подключения сжатого воздуха:
- (1) — питание
- (2), (4) — выходные каналы
- (3), (5) — атмосферные отверстия - Материал и защита: корпус выполнен из материала, обеспечивающего долгий срок службы, степень защиты IP 65 по ГОСТ 14254.
Рабочая среда и условия эксплуатации
- Газовая среда: сжатый, очищенный воздух, не грубее 10-го класса загрязненности по ГОСТ 17433
- Масло: распыленное, вязкостью от 10 до 35 мм²/с (сСт) при температуре 50°C
- Климатические исполнения: УХЛ и О, категория размещения 4 по ГОСТ 15150
- Виброустойчивость: II степень по ГОСТ 28988
Встроенные элементы и управление
- Распределительный орган: цилиндрический золотник с эластичными уплотнениями
- Электропривод: электромагнитный клапан РЭМ 3-1,6-1, подключается через электриконтактный разъем и оснащен ручным дублированием для управления в случае необходимости
- Нумерация отверстий: согласно маркировке и условному графическому обозначению:
- (1) — питание
- (2), (4) — выходные каналы
- (3), (5) — атмосферные отверстия
Принцип работы
- Исходное положение: золотник удерживается давлением сжатого воздуха (231) или пружиной (233)
- канал (1) — соединен с выходным (2)
- канал (4) — соединен с атмосферным (5)
- канал (3) — закрыт - При подаче управляющего сигнала: клапан пилот срабатывает, и золотник перемещается
- канал (1) — соединяется с (4)
- канал (2) — соединяется с атмосферой (3)
- канал (5) — отсечен - После снятия сигнала: золотник возвращается в исходное положение автоматически.
Установка
Распределители крепятся к монтажным плитам с помощью четырёх винтов через отверстия в корпусе для обеспечения надежной фиксации.
Подробные технические характеристики в формате PDF
