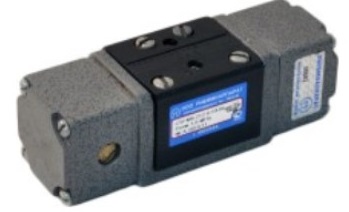

Пятилинейные распределители 5РМ-6-212-0, 5РМ-6-214-0, С5РМ-6-212-0
Данный тип распределителей предназначен для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения. Они бывают двухпозиционные и управляются либо двухсторонним, либо односторонним пневмоуправлением, с пружинным или пневматическим возвратом в исходное положение.
Конструкция и монтаж
- Стандарт присоединения: соответствие стыковой поверхности размеру 1 по ISO 5599/1.
- Рабочий механизм: цилиндрический золотник, размещённый внутри корпуса и оснащённый эластичными уплотнениями.
- Присоединение: выполнено без плиты (стыковое), с возможностью заказа варианта с монтажной плитой и резьбовыми отверстиями К1/4″ для подключения труб.
- Варианты монтажа:
1. Боковой — трубы расположены сбоку.
2. Нижний — трубы ориентированы вниз.
3. Параллельный (батарейный) — для монтажа в батареях, с расположением отверстий снизу.
Технические параметры
- Рабочая среда: очищенный сжатый воздух, не грубее 10 класса загрязнения по ГОСТ 17433, содержащий распылённое масло вязкостью от 10 до 35 мм²/с при температуре 50°C.
- Климатические исполнения: УХЛ и О; категория размещения 4 по ГОСТ 15150.
- Виброустойчивость и жёсткость: II-я степень согласно ГОСТ 28988.
Конструкция корпуса и управление
- Корпус оснащён специальными уплотнениями и канавками, в нижней части — пазы для подвода сжатого воздуха.
- Отверстия и каналы:
- (1) — питание
- (2), (4) — выходные каналы
- (3), (5) — атмосферные отверстия
- (12), (14) — управляемые каналы для переключения положения золотника
Цифры в скобках соответствуют маркировке на изделии и схеме.
Принцип действия
При управлении, золотник перемещается из одного положения в другое под действием управлячного давления через канал (12) или (14). В случае одностороннего управления — золотник фиксируется в последнем положении, запоминая его при горизонтальном монтаже.
Особенности исполнения
- Для моделей серии С5РМ-6-212, индекс «С» обозначает модификацию с меньшим минимальным управляющим давлением — 0.1 МПа, в отличие от стандартных аналогов.
Монтаж и крепление
Распределители крепятся к монтажным плитам четырьмя винтами через предусмотренные отверстия в корпусе.
