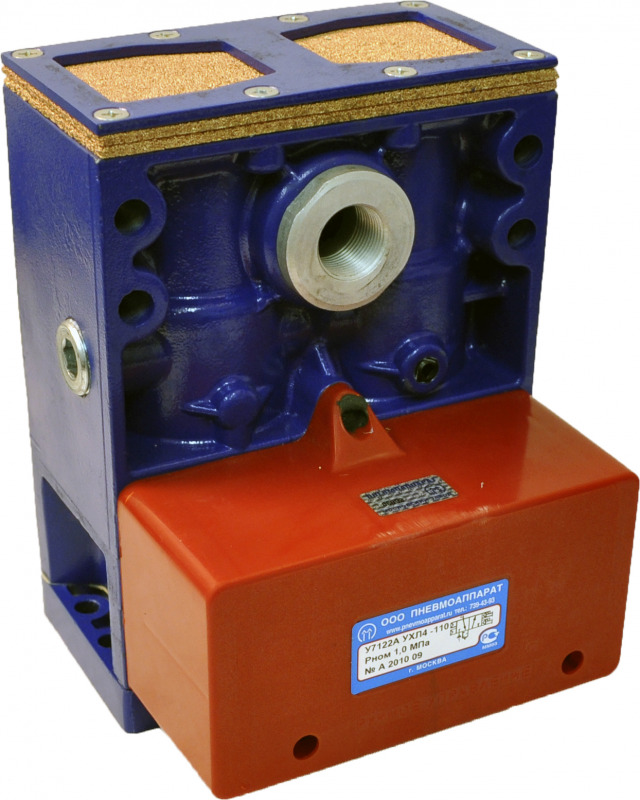

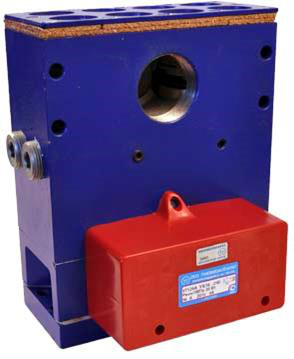

Трёхлинейные сдвоенные распределители У7122А, У7124А, У7126А
Двухпозиционные распределители У712...А с условным проходом (Ду 16, 25, 40 мм), с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для автоматического управления кузнечно-прессовыми и иными промышленными машинами.
Конструкция и основные характеристики
- Тип устройства: клапанный, с двумя клапанами внутри корпуса
- Присоединение: резьбовые отверстия «Вход»/«Выход»:
У7122А - G1/2” / G3/4”
У7124А - G1” / G1¼”
У7126А - G1½” / G2” - Рабочая среда: очищенный сжатый воздух, не грубее 10-го класса загрязнения по ГОСТ 17433, с распыленным маслом вязкостью от 10 до 35 мм²/с при температуре до 50°C
- Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
- Электропитание: постоянный ток 24 или 110 В
- Виброустойчивость: степень III по ГОСТ 28988
- Защита: IP20 по ГОСТ 14254
Управление и управление клапанами
- Два клапана: размещены внутри корпуса, управляются двумя трехлинейными пневмораспределителями с электромагнитным управлением ПЭК 3-2,5-31 или ПЭК 3-2,5-61 (клапан пилот)
- Подключение: осуществляется через штепсельные разъемы в основании распределителя
- Ручное дублирование: устройство для ручного воздействия на клапан пилот
Рабочий процесс
При подаче электросигнала:
- Оба клапана пилота срабатывают
- Распределительный орган поднимается и закрывает глушитель шума
- Сжатый воздух поступает из порта «ВХОД» (1) в рабочий орган через порт «ВЫХОД» (2)
При снятии сигнала:
- Клапаны возвращаются в исходное положение
- Воздух выходит в атмосферу через порт «ВЫХОД» (2)
Если один из клапанов не срабатывает (не включается или не выключается):
- Сжатый воздух из неисправного клапана сбрасывается в атмосферу
- Включить его повторно спустя некоторое время уже не получится
Контроль неисправностей
- Сигнализатор: двухпоршневой механизм с микро выключателем, установленный для обнаружения неисправных клапанов или цепей управления
Установка и монтаж
- Расположение: на обработанной поверхности, в любом положении
- Крепление: четырьмя винтами через отверстия в корпусе или в основании распределителя
- Настройка: проводилась на заводе-изготовителе, опечатано и защищено кожухом
Особенности работы
- Управление осуществляется электрическими сигналами с точным временным интервалом не более 0,05 секунд
- В работу включения/выключения используют давление сжатого воздуха через входные и выходные порты
