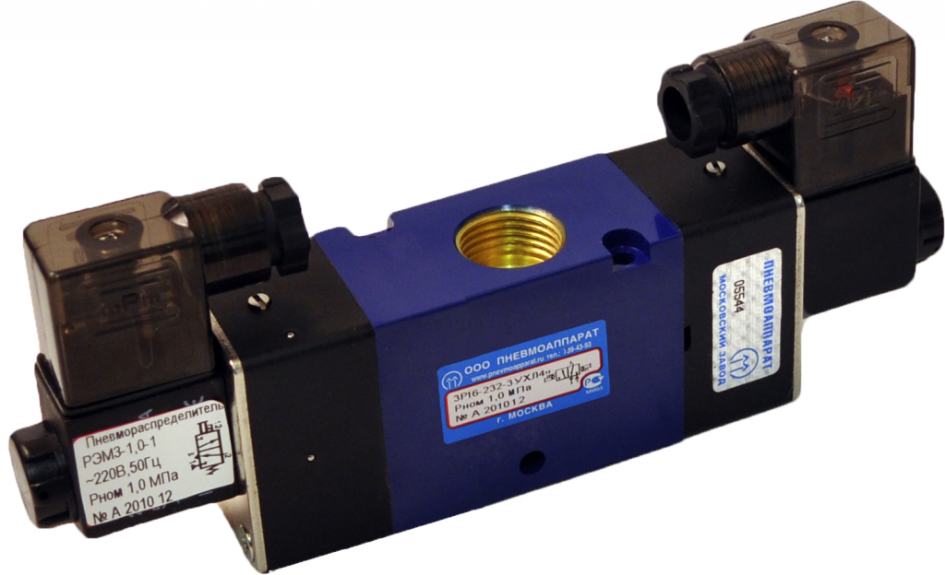

Распределители с двухсторонним электропневматическим управлением типа 3Р-4-232-3; 3Р-6-232-3; 3Р-10-232-3; 3Р-16-232-3
Двухпозиционные трехлинейные распределители с двухсторонним электропневматическим управлением предназначены для переключения направления потоков сжатого воздуха в системах пневмопривода различного назначения.
Конструкция устройства и технические характеристики
- конструкция распределительного устройства: цилиндрический золотник;
- присоединение резьбовое:
- 3Р-4(6; 10; 16)… отв. G1/8"; G1/4"; G3/8"; G1/2"
- условный проход (Ду) 4; 6; 10; 16 мм.
номинальное напряжение питания, В:
- постоянного тока: 12; 24; 48; 110;
- переменного тока частотой 50Гц: 24; 36; 48; 110; 220
Условия эксплуатации и монтаж
- Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
- Защита: оболочка катушки пилота обеспечивает степень IP65 по ГОСТ 14254, защищая от пыли и влаги
- Крепление: монтаж осуществляется двумя винтами через отверстия в корпусе, что обеспечивает простоту и надежность установки
Управление и питание
- Контроль: два электромагнитных клапана-пилота (клапан-пилот), присоединяемых через электроконтактные разъемы
- Ручное управление: клапан-пилот оснащен механизмом для дублирующего ручного переключения
- Защита: IP65
Рабочий принцип
- При подаче электрического сигнала: электромагнитный клапан-пилот активируется, вызывая сдвиг золотника в крайнее положение
- Исходное состояние: канал питания (1) перекрыт, канал (2) соединен с атмосферой через канал (3)
- После сигнала: канал (1) соединяется с каналом (2), а канал (3) отсечен золотником
- Запоминание положения: золотник фиксируется при горизонтальном положении, что обеспечивает фиксацию последней команды
Рекомендации по снижению шума и обслуживанию
Для снижения шума: рекомендуется установить пневмоглушитель типа 2113 в канал (3) при сбросе воздуха в атмосферу
Обслуживание: монтаж распределителей осуществляется двумя винтами через отверстия корпуса
