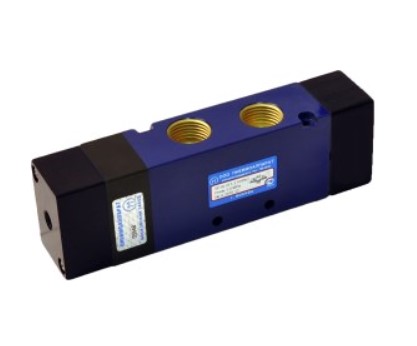

Распределители трехпозиционные с пневматическим управлением типа 5Р-4-311-3; 5Р-6-311-3; 5Р-10-311-3; 5Р-16-311-3; 5Р-4-312-3; 5Р-6-312-3; 5Р-10-312-3; 5Р-16-312-3
Эти распределители предназначены для изменения направления потоков сжатого воздуха в различных пневмоприводах. Оснащены двухсторонним пневматическим управлением и пружинным возвратом в исходное положение.
Основные характеристики
- Тип устройства — цилиндрический золотник с эластичными уплотнениями, размещённый внутри корпуса.
- Рабочая среда — очищенный сжатый воздух по ГОСТ 17433 (не ниже 10-го класса загрязненности), содержащий распылённое масло вязкостью 10–35 мм²/с при температуре 50°C.
- Климатические стандарты — исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
- Присоединение: резьбовые отверстия для подключения внешних пневмолиний.
три отверстия («1», «2», «4»):
5Р-4-…-G1/8";
5Р-6-…-G1/4";
5Р-10-…-G3/8";
5Р-16-…-G1/2";
два отверстия («3», «5»):
5Р-4-…-G1/8";
5Р-6-…-G1/8";
5Р-10-…-G1/4";
5Р-16-…-G1/2";
два отверстия («12», «14») G1/8"
5Р-...-311(312)-3;
- Условный проход (Ду) 4; 6; 10; 16 мм.
Общая схема работы
- В *исходном положении*, при нейтральной позиции:
исполнение 311 — все линии перекрыты.
исполнение 312 — обе полости потребителя соединены с атмосферой.
- Распределитель может быть установлен в любом положении.
Управление
Золотник перемещается между тремя позициями:
Из среднего положения в крайнее при подаче давления через канал (12):
- Канал (1) — соединяется с выходным каналом (2).
- Канал (4) — соединяется с атмосферой (5).
- Канал (3) — отсечён.
Из среднего в другое крайнее при управлении через канал (14):
- Канал (1) — соединяется с каналом (4).
- Канал (2) — соединяется с атмосферой (3).
- Канал (5) — отсечён.
- После снятия давления, пружина возвращает золотник в центральное положение.
Монтаж и рекомендации
- Распределители крепятся двумя винтами через предусмотренные отверстия корпуса.
- Для снижения шума при сбросе воздуха рекомендуется установить пневмоглушители типа 2113 в каналы (3) и (5).
