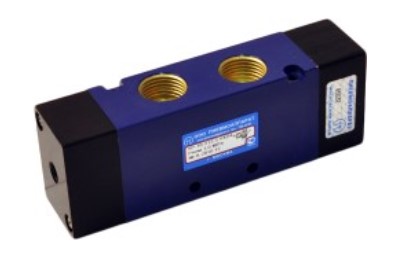

Пятилинейные двухпозиционные распределители типа 5Р-4-212-3; 5Р-6-212-3; 5Р-10-212-3; 5Р-16-212-3
Данный тип распределителей (Ду 4, 6, 10, 16 мм) предназначен для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Имеют двухстороннее пневматическое управление и конструкцию с цилиндрическим золотником.
Краткая техническая характеристика
- конструкция распределительного устройства: цилиндрический золотник;
- присоединение: резьбовое:
- три отверстия («1», «2», «4»):
- 5Р-4-…-G1/8";
- 5Р-6-…-G1/4";
- 5Р-10-…-G3/8";
- 5Р-16-…-G1/2";
- два отверстия («3», «5»):
- 5Р-4-…-G1/8";
- 5Р-6-…-G1/8";
- 5Р-10-…-G1/4";
- 5Р-16-…-G1/2";
- два отверстия («12», «14») G1/8"
- условный проход (Ду) 4; 6; 10; 16 мм.
Конструкция и подключение
- Основной элемент — цилиндрический золотник с эластичными уплотнениями, размещенный внутри корпуса.
- Присоединение — резьбовые отверстия в корпусе для подключения внешних пневмолиний.
- Рабочая среда — очищенный сжатый воздух (не грубее 10 класса загрязненности по ГОСТ 17433), с распыленным маслом вязкостью 10–35 мм²/с (сСт) при 50°C.
- Климатические исполнения — УХЛ и О, категория размещения 4 по ГОСТ 15150.
Принцип работы
В исходном положении:
Канал питания (1) соединен с выходным каналом (2).
Выходной канал (4) — с атмосферой (5).
Канал (3) — отсечен золотником.
При перемещении золотника в другое крайнее положение:
Канал питания (1) соединяется с каналом (4).
Канал (2) — с атмосферным каналом (3).
Канал (5) — отсечен.
Дополнительные рекомендации
Для снижения шума при сбросе воздуха в атмосферу рекомендуется установить пневмоглушители типа 2113 в каналы (3) и (5).
Управление и управление движением золотника
Золотник перемещается из одного крайнего положения в другое при подаче управляющих сигналов через каналы (12) или (14).
При снятии давления управление сохраняет текущую позицию, особенно при горизонтальном расположении — запоминает последнюю команду.
- В случае подачи сигнала в канал (12):
Канал питания (1) соединяется с выходным (2).
Канал (4) — с атмосферой (5).
Канал (3) — отсечен.
- В случае сигнала в канал (14):
Канал питания (1) соединяется с каналом (4).
Канал (2) — с атмосферным каналом (3).
Канал (5) — отсечен.
Монтаж
Распределители крепятся двумя винтами через отверстия в корпусе.
