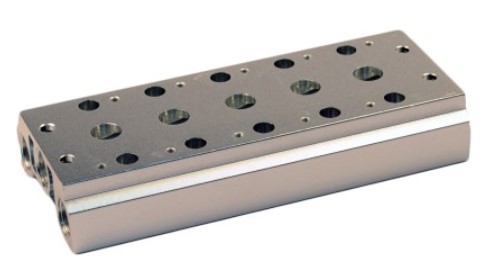

Плиты для блочного монтажа типа ПБМ5 для распределителей 5Р-4(6;10;16)-211(212...312)-3; 5Р-4(6;10;16)-233(232...332)-3
обеспечивают создание компактной сборки, в которой блок пневмораспределителей объединен общим каналом для подвода магистрального давления (1) и двумя объединенными каналами для линии выхлопа (3 и 5). Для удобства установки каналы платы выполнены с резьбовым соединением с обеих сторон блока.
Краткая техническая характеристика
- плита для блочного монтажа ПБМ5-10 (20, 30, 40) - n
- максимальное количество распределителей (n) для плиты с условным проходом: Ду4 - 16; Ду6 - 16; Ду10 - 12; Ду16 - 7.
- общее питание плиты: G1/4"; G3/8"; G1/2".
Особенности эксплуатации
При выборе плит, типа ПБМ5, для блочного монтажа пневмораспределителей необходимо определить количество распределителей по условному проходу, которые будут размещены на одной плите. При необходимости свободное место на блоке может быть закрыто специальной заглушкой.
Комплектация поставки
- Прокладка, соответствующая количеству распределителей
- Два винта для монтажа каждого распределителя
Максимальное число распределителей (n)
- Для плиты с условным проходом Ду4 и Ду6 — до 16 элементов
- Для Ду10 — до 12 элементов
- Для Ду16 — до 7 элементов
