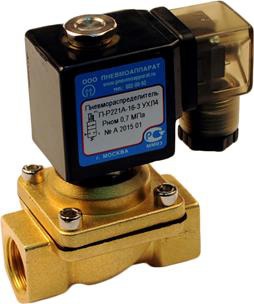

Распределители двухлинейные, двухпозиционные, нормально закрытые, с электропневматическим управлением и пружинным возвратом П-Р221А-10-3, П-Р221А-16-3, П-Р221А-20-3, П-Р221А-25-3.
Назначение: Управление потоками сжатого воздуха, воды или минерального масла в широком диапазоне технологических задач.
Конструкция распределительного устройства
- Тип: клапанный с мембранной рабочей частью и металлической опорной шайбой.
- Присоединение: корпус содержит резьбовые отверстия для подключения трубопроводов.
П-Р221А-10-3 присоединение к пневмолинии G3/8
П-Р221А-16-3 присоединение к пневмолинии G1/2
П-Р221А-20-3 присоединение к пневмолинии G3/4
П-Р221А-25-3 присоединение к пневмолинии G1 - Варианты условного прохода: Ду 10; 16; 20; 25 мм.
- Виброустойчивость: II степень жесткости по ГОСТ 28988.
- Направление потока: указано стрелкой на корпусе.
Принцип работы
- При подаче электрического сигнала срабатывает пилот; выходной канал (2) соединяется с каналом питания (1).
- После снятия сигнала клапанный узел возвращается в исходное положение и перекрывает поток через распределитель.
- Распределители могут устанавливаться в любом пространственном положении на трубопроводе.
- Допускается работа на сжатом воздухе без распыленного масла.
