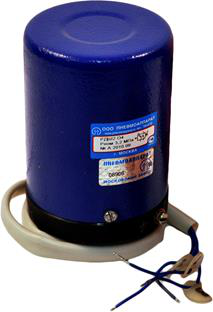

Реле давления РДШ-2
Назначение
- Реле давления предназначено для контроля давления рабочей среды с номинальным давлением 3,2 МПа в вулканизационном оборудовании шинных производств.
Рабочая среда
- Контролируемая среда – пароводяная смесь с температурой до +60ºС.
- Утечка рабочей среды не допускается.
- Контролируемая среда подводится в подмембранную полость через отверстие К1/4” во фланце реле.
Климатическое исполнение
- О категория размещения 4 по ГОСТ 15150.
Виброустойчивость
- Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
- Принцип действия реле основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины.
- Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной и жестким центром, передаваясь через толкатель на шток микровыключателя, что приводит к переключению его контактов.
- Настройка давления, при котором реле срабатывает, осуществляется с помощью регулировочной втулки и пружины, фиксируемой гайкой.
- При понижении давления контролируемой среды пружина возвращает мембранный узел в исходное положение, освобождая шток микровыключателя и вызывая обратное переключение его контактов.
- В конструкции реле использован микропереключатель МП 1101Л ТЗ.11А ТУ 16-526.329-78.
- Степень защиты реле давления от воздействия окружающей среды – IP55 по ГОСТ 14254.
- Величина давления, на которое настраивается реле, контролируется манометром.
- Реле давления может быть установлено в любом пространственном положении.
- Подключение к контролируемой системе осуществляется при помощи резьбового отверстия К1/4”.
- Для монтажа предусмотрены два отверстия М5.
- Присоединение реле давления к электрической схеме осуществляется гибкими выводами через сальниковое устройство.
Подробные технические характеристики в формате PDF
