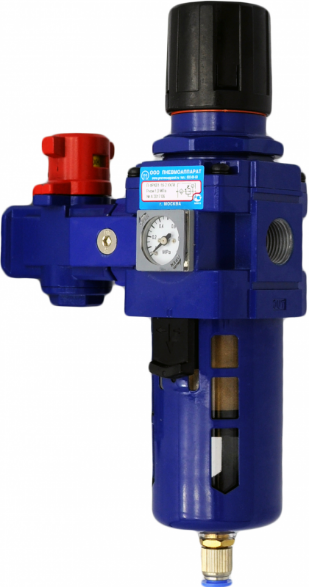

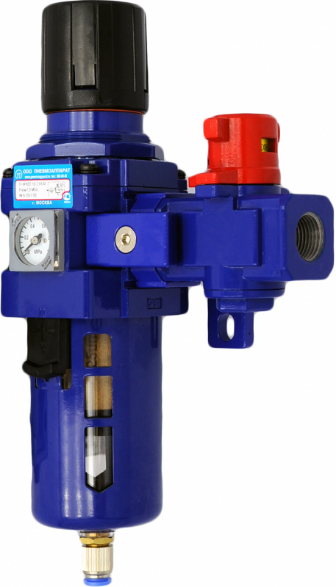

Блоки подготовки воздуха П-ФРКВ1-6, П-ФРКВ1-6-5, П-ФРКВ1-6-АО, П-ФРКВ1-6-5-АО, П-ФРКВ1-10, П-ФРКВ1-10-5, П-ФРКВ1-10-АО, П-ФРКВ1-10-5-АО, П-ФРКВ1-16, П-ФРКВ1-16-5, П-ФРКВ1-16-АО, П-ФРКВ1-16-5-АО, П-ФРКВ1-25, П-ФРКВ1-25-5, П-ФРКВ1-25-АО, П-ФРКВ1-25-5-АО, П-ФРКВ2-6, П-ФРКВ2-6-5, П-ФРКВ2-6-АО, П-ФРКВ2-6-5-АО, П-ФРКВ2-10, П-ФРКВ2-10-5, П-ФРКВ2-10-АО, П-ФРКВ2-10-5-АО, П-ФРКВ2-16, П-ФРКВ2-16-5, П-ФРКВ2-16-АО, П-ФРКВ2-16-5-АО, П-ФРКВ2-25, П-ФРКВ2-25-5, П-ФРКВ2-25-АО, П-ФРКВ2-25-5-АО
Назначение
Блоки подготовки воздуха со встроенным манометром и условным проходом (Ду) 6, 10, 16, 25 мм предназначены для:
- Очистки сжатого воздуха от капельной влаги, минерального масла и твердых частиц.
- Удаления конденсата.
- Автоматического поддержания давления на заданном уровне в пневмоприводах и системах промышленного оборудования.
Присоединение
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда
- Сжатый воздух с давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.
- Для блока тонкой очистки – 10 класса по ГОСТ 17433.
Климатическое исполнение
- УХЛ.
- О категория размещения 4 по ГОСТ 15150.
Блок состоит из:
- Фильтра-влагоотделителя центробежного действия.
- Пневмоклапана редукционного.
- Аварийного клапана, установленного на входе или выходе блока.
- Проставки между компонентами для установки крепежного кронштейна.
Опции:
- По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
- В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези для наблюдения за уровнем накопившихся загрязнений.
- В нижней части стакана блока расположено полуавтоматическое устройство для сброса конденсата, открывающееся вручную или полуавтоматически при отсутствии давления.
- Настроечное устройство блока обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Блоки подготовки воздуха должны устанавливаться в удобных местах для осмотра, обслуживания и контроля параметров.
Установка в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
