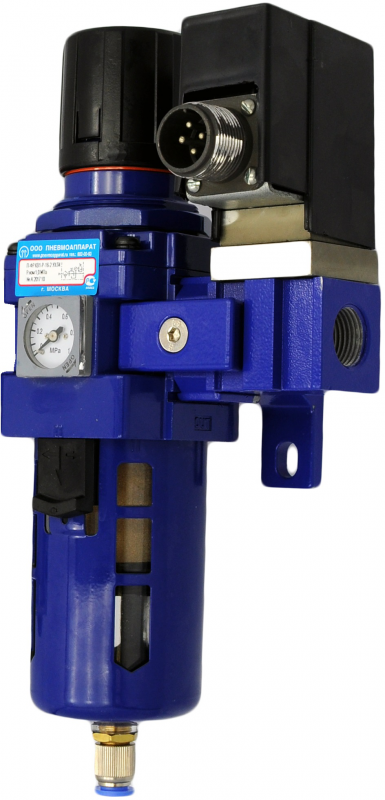

Блоки подготовки воздуха со встроенным манометром П-ФРКВ-Р-6, П-ФРКВ-Р-6-5, П-ФРКВ-Р-6-АО, П-ФРКВ-Р-6-5-АО, П-ФРКВ-Р-10, П-ФРКВ-Р-10-5, П-ФРКВ-Р-10-АО, П-ФРКВ-Р-10-5-АО, П-ФРКВ-Р-16, П-ФРКВ-Р-16-5, П-ФРКВ-Р-16-АО, П-ФРКВ-Р-16-5-АО, П-ФРКВ-Р-25, П-ФРКВ-Р-25-5, П-ФРКВ-Р-25-АО, П-ФРКВ-Р-25-5-АО
Назначение
Блоки подготовки воздуха со встроенным манометром и условным проходом (Ду) 6, 10, 16, 25 мм предназначены для:
- Очистки сжатого воздуха от капельной влаги, минерального масла и твердых частиц.
- Удаления конденсата.
- Автоматического поддержания давления на заданном уровне в пневмоприводах и системах промышленного оборудования.
Присоединение
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда
- Сжатый воздух с давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.
- Для блока тонкой очистки - 10 класса по ГОСТ 17433.
Климатическое исполнение
- УХЛ
- О категория размещения 4 по ГОСТ 15150.
Блок состоит из:
- Фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
- Реле давления типа РД-4/25М-10 с проставкой между ними для установки крепежного кронштейна.
Опции:
- По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
- Сжатый воздух, подведенный к входному отверстию «ВХ», попадает в крыльчатку фильтра, получает нисходящее вращательное движение и проходит через металлокерамический фильтрующий элемент к редукционному клапану, затем к выходному отверстию блока.
- В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези для наблюдения за уровнем накопившихся загрязнений.
- В нижней части стакана блока расположено полуавтоматическое устройство для сброса конденсата, открывающееся вручную или полуавтоматически при отсутствии давления.
- Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
- Блоки подготовки воздуха должны устанавливаться в удобных местах для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
- При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
