Блоки подготовки воздуха со встроенным манометром типа П-ФРКВ

Блоки подготовки воздуха со встроенным манометром П-ФРКВ-4, П-ФРКВ-6, П-ФРКВ-6-5, П-ФРКВ-6-АО, П-ФРКВ-6-5-АО, П-ФРКВ-10, П-ФРКВ-10-5, П-ФРКВ-10-АО, П-ФРКВ-10-5-АО, П-ФРКВ-16, П-ФРКВ-16-5, П-ФРКВ-16-АО, П-ФРКВ-16-5-АО, П-ФРКВ-25, П-ФРКВ-25-5, П-ФРКВ-25-АО, П-ФРКВ-25-5-АО

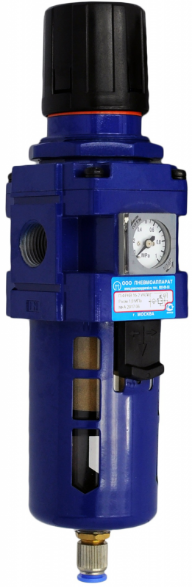

Блоки подготовки воздуха со встроенным манометром типа П ФРКВ ГидроТехМаш

Назначение

Блоки подготовки воздуха со встроенным манометром и условным проходом (Ду) 4, 6, 10, 16, 25 мм предназначены для:

Очистки сжатого воздуха от капельной влаги, минерального масла и твердых частиц.
Удаления конденсата.
Автоматического поддержания давления на заданном уровне в пневмоприводах и системах промышленного оборудования.

Присоединение

Рабочая среда

Сжатый воздух с давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.
Для блока тонкой очистки - 10 класса по ГОСТ 17433.

Климатическое исполнение

Блок состоит из:

Фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
Резервуара для сбора конденсата, крепящегося к корпусу снизу.
Стакана, расположенного сверху, в котором размещены детали пневмоклапана редукционного типа П-РК с настроечным устройством.

Сжатый воздух, подведенный к входному отверстию «ВХ», попадает в крыльчатку фильтра-влагоотделителя, получает нисходящее вращательное движение и проходит через металлокерамический фильтрующий элемент к редукционному клапану, затем к выходному отверстию блока.

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези для наблюдения за уровнем накопившихся загрязнений.

В нижней части стакана блока расположено полуавтоматическое устройство для сброса конденсата, открывающееся вручную или полуавтоматически при отсутствии давления.

Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

Блоки подготовки воздуха должны устанавливаться в удобных местах для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна, закрепленного на редукционном клапане.
При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.

Подробные технические характеристики в формате PDF
