Блоки кондиционирования типа БКВ-Р

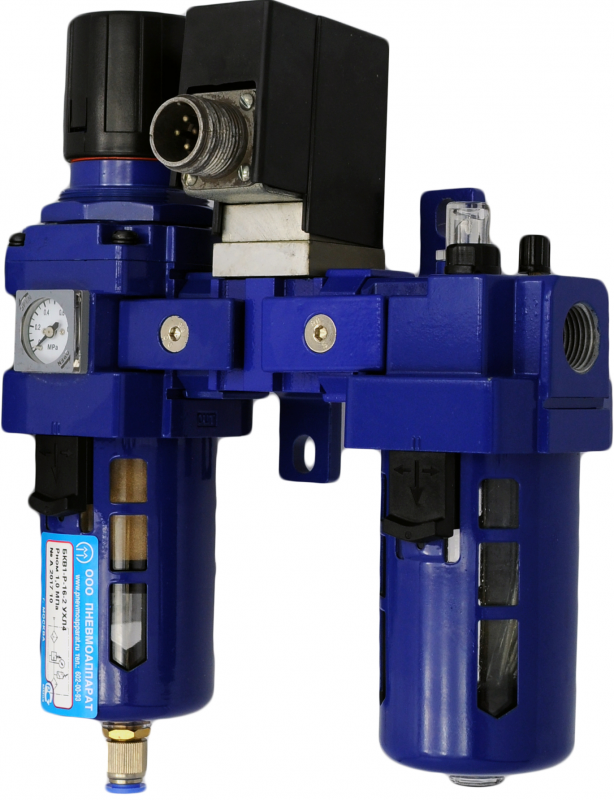

Блок кондиционирования включает:

• Блок подготовки воздуха типа П-ФРКВ
• Маслораспылитель типа П-М с проставкой для установки реле давления РД-4/25М-10 и крепежного кронштейна.

Фильтрация:

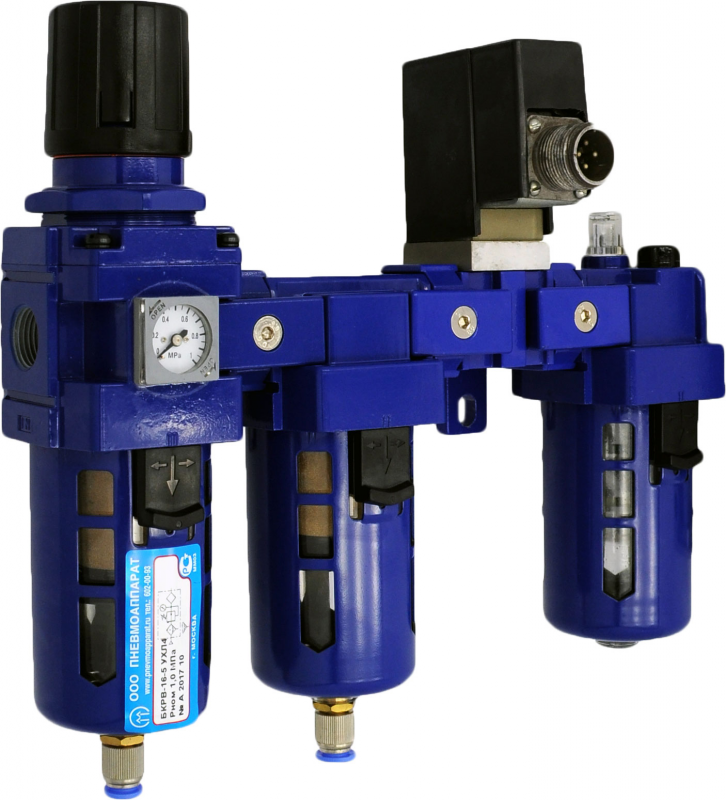

• Для достижения фильтрации 5 мкм устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ.

Реле давления:

• Реле давления обеспечивает электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.

Дополнительные опции:

• По отдельному заказу возможна изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

• Для настройки давления используется винт блока подготовки воздуха, который позволяет установить необходимое давление на выходе блока.
• Рукоятка регулятора давления фиксируется в нужном положении путем нажатия.

• Из пневмосети воздух подводится к отверстию «ВХ» блока подготовки воздуха П-ФРКВ, который состоит из фильтра-влагоотделителя и пневмоклапана редукционного, выполненных в общем корпусе.

• В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается вручную или автоматически при отсутствии давления.

• Дроссель маслораспылителя позволяет настраивать подачу смазочного материала в заданном диапазоне.
• Маслораспылитель заправляется минеральным маслом с вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

• В кожухах, защищающих прозрачные стаканы блока, имеются прорези для контроля уровня накопившихся загрязнений или смазочного материала.

• Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля.
• Установка в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
• При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.

• Уровень смазочного материала контролируется визуально и должен находиться между красными рисками.
