Блоки кондиционирования типа БКВ-М

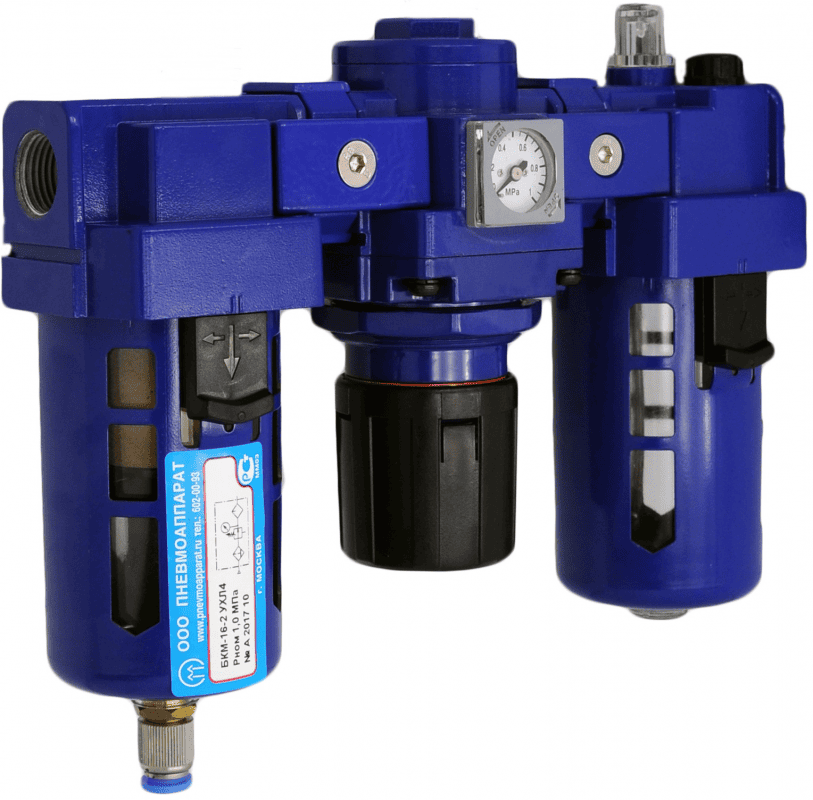

Блок кондиционирования включает:

• Фильтр-влагоотделитель типа П-ФВ
• Пневмоклапан редукционный типа П-РКВ
• Маслораспылитель типа П-М
• Проставки между элементами для установки крепежных кронштейнов

Дополнительные опции:

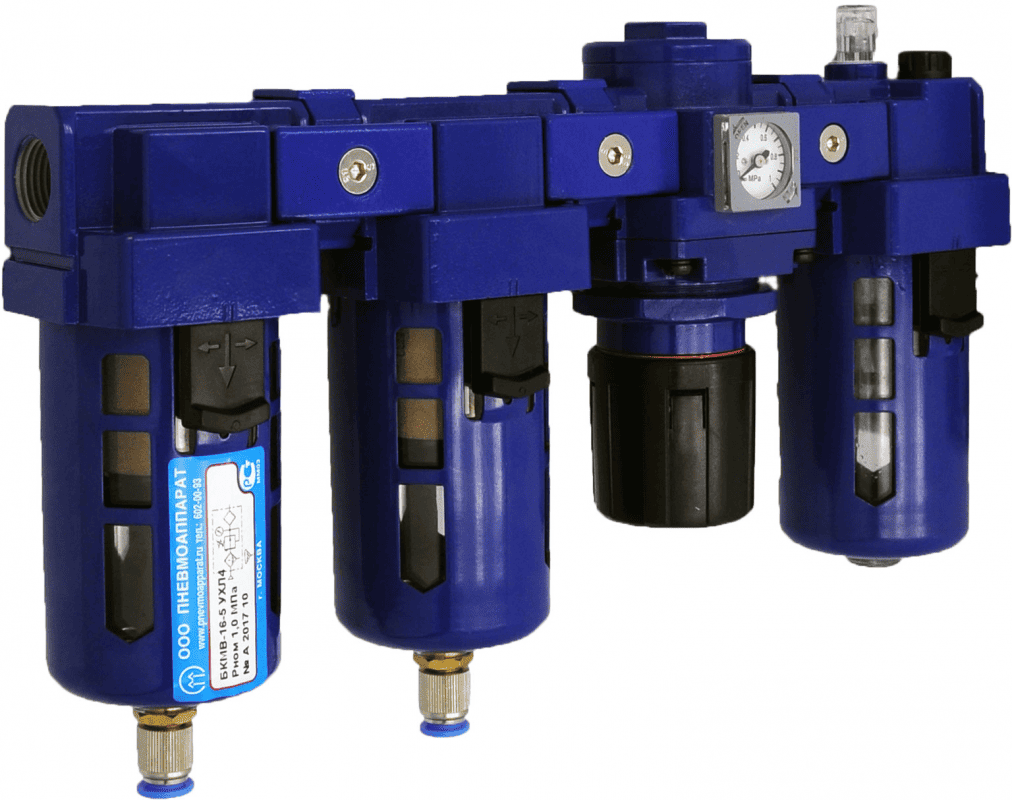

• Для достижения фильтрации 5 мкм устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.
• По отдельному заказу возможна изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

• Сжатый воздух поступает во входное отверстие «ВХ» фильтра.
• Для настройки давления используется винт пневмоклапана, при вращении которого устанавливается необходимое давление на выходе блока.
• Рукоятка винта фиксируется в нужном положении путем нажатия.

• Сброс конденсата осуществляется вручную путем нажатия снизу вверх на штуцер устройства или полуавтоматически при отсутствии давления на выходе блока.

• Дроссель маслораспылителя позволяет настраивать подачу смазочного материала в заданном диапазоне.
• Маслораспылитель заправляется минеральным маслом с вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

• Уровень масла контролируется визуально и должен находиться между рисками.

• Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров.
• Установка в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
• При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
