Блоки кондиционирования БКВ-4, БКВ-6, БКВ-6-АО, БКВ-10, БКВ-10-АО, БКВ-16, БКВ-16-АО, БКВ-25, БКВ-25-АО, БКВ-6-5, БКВ-6-5-АО, БКВ-10-5, БКВ-10-5-АО, БКВ-16-5, БКВ-16-5-АО, БКВ-25-5, БКВ-25-5-АО
Назначение
- Блоки кондиционирования со встроенным манометром и условным проходом (Ду) 4, 6, 10, 16, 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение
- Резьбовые отверстия.
Рабочая среда
- Сжатый воздух с давлением от 0,1 до 1,0 МПа
- Очищенный не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение
- УХЛ
- О категория размещения 4 по ГОСТ 15150.

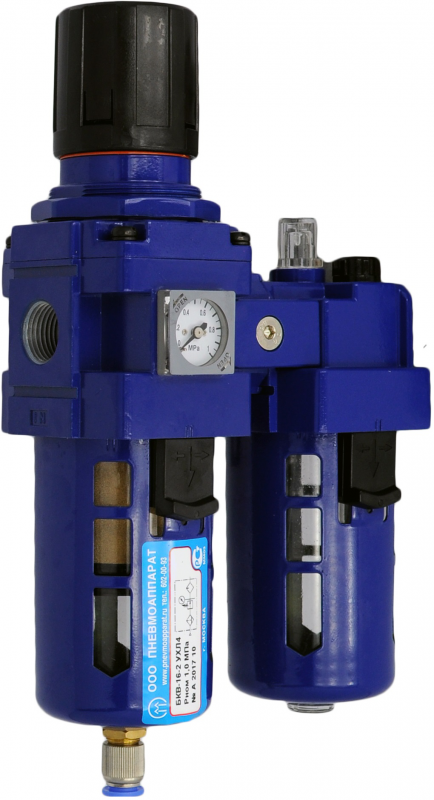

Блок кондиционирования включает:
- Блок подготовки воздуха типа П-ФРКВ
- Маслораспылитель типа П-М
- Проставка между ними для установки крепежного кронштейна
Дополнительные опции:

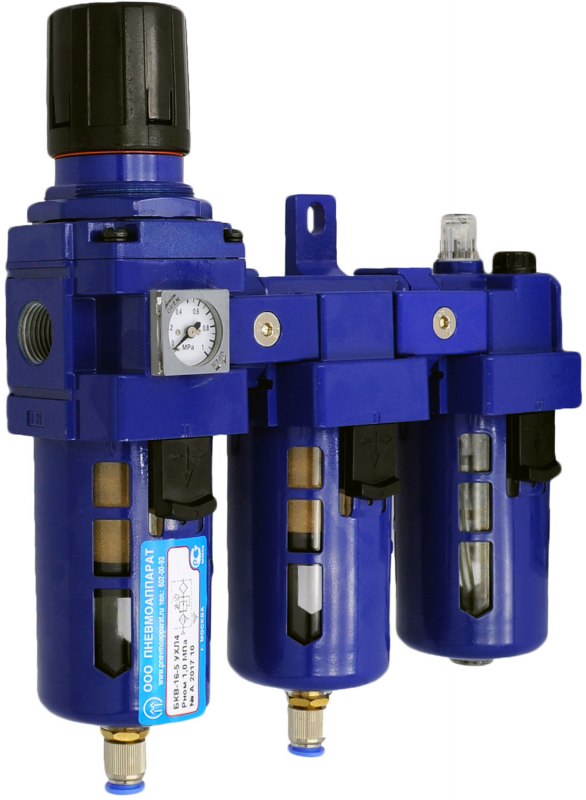

- Для достижения фильтрации 5 мкм устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.
- По отдельному заказу возможна изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
- Сжатый воздух поступает во входное отверстие «ВХ» блока подготовки воздуха типа П-ФРКВ.
- Блок состоит из фильтра влагоотделителя центробежного действия и пневмоклапанного редукционного устройства.
- Давление на выходе блока настраивается с помощью винта блока подготовки воздуха.
- Рукоятка регулятора давления фиксируется в нужном положении.
- Сброс конденсата осуществляется вручную путем нажатия снизу вверх на штуцер устройства или полуавтоматически при отсутствии давления на выходе блока.
- Дроссель маслораспылителя позволяет настраивать подачу смазочного материала в пределах заданного диапазона.
- Маслораспылитель заправляется минеральным маслом с вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.
- В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези для наблюдения за уровнем накопившихся загрязнений или смазочного материала.
- Уровень смазочного материала контролируется визуально и должен находиться между красными рисками.
- Блоки кондиционирования должны устанавливаться в удобных для осмотра, обслуживания и контроля параметров местах.
- Установка в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
- При монтаже стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.
Подробные технические характеристики в формате PDF
