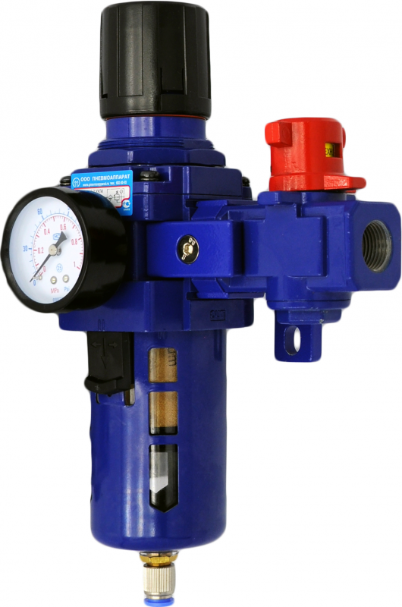

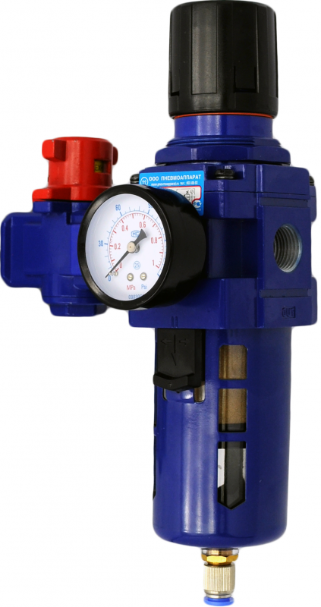

Блоки подготовки воздуха П-ФРК1-6, П-ФРК1-6-5, П-ФРК1-6-АО, П-ФРК1-6-5-АО, П-ФРК1-10, П-ФРК1-10-5, П-ФРК1-10-АО, П-ФРК1-10-5-АО, П-ФРК1-16, П-ФРК1-16-5, П-ФРК1-16-АО, П-ФРК1-16-5-АО, П-ФРК2-6, П-ФРК2-6-5, П-ФРК2-6-АО, П-ФРК2-6-5-АО, П-ФРК2-10, П-ФРК2-10-5, П-ФРК2-10-АО, П-ФРК2-10-5-АО, П-ФРК2-16, П-ФРК2-16-5, П-ФРК2-16-АО, П-ФРК2-16-5-АО, П-ФРК1-25, П-ФРК1-25-5, П-ФРК1-25-АО, П-ФРК1-25-5-АО, П-ФРК2-25, П-ФРК2-25-5, П-ФРК2-25-АО, П-ФРК2-25-5-АО
Назначение
Блоки подготовки воздуха с условным проходом (Ду) 6, 10, 16, 25 мм предназначены для:
- Очистки сжатого воздуха от капельной влаги
- Удаления минерального масла и твердых частиц
- Удаления конденсата
- Автоматического поддержания давления на заданном уровне в пневмоприводах и системах промышленного оборудования
Присоединение
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда
- Сжатый воздух с давлением от 0,1 до 1,0 МПа
- Очищенный не грубее 12 класса по ГОСТ 17433
- Для блока тонкой очистки - 10 класса по ГОСТ 17433
Климатическое исполнение
- УХЛ
- О категория размещения 4 по ГОСТ 15150
Блок состоит из:
- Фильтра-влагоотделителя центробежного действия
- Пневмоклапанного редукционного устройства
- Аварийного клапана, установленного на входе или выходе блока
- Проставки для установки крепежного кронштейна
Дополнительные опции (по отдельному заказу):
- Блок с автоматическим отводом конденсата (-АО)
- Абсолютная тонкость фильтрации 5 мкм (-5)
В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези для наблюдения за уровнем накопившихся загрязнений.
- Полуавтоматическое устройство для сброса конденсата расположено в нижней части стакана блока.
- Открывается вручную путем нажатия на штуцер или полуавтоматически при отсутствии давления.
- Настроечное устройство обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
- Рукоятка регулятора давления фиксируется в нужном положении.
- Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока.
- Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров.
- Установка в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
- При монтаже блока стрелка на его корпусе должна совпадать с направлением движения воздушного потока.
Подробные технические характеристики в формате PDF
