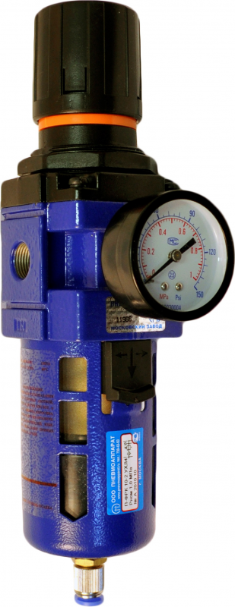

Блоки подготовки воздуха П-ФРК-4-2, П-ФРК-6-2, П-ФРК-6-5, П-ФРК-6-АО-2, П-ФРК-6-5-АО, П-ФРК-10-2, П-ФРК-10-5, П-ФРК-10-АО-2, П-ФРК-10-5-АО, П-ФРК-16-2, П-ФРК-16-5, П-ФРК-16-АО-2, П-ФРК-16-5-АО, П-ФРК-25-2, П-ФРК-25-5, П-ФРК-25-АО-2, П-ФРК-25-5-АО
Назначение:
- Блоки подготовки воздуха с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.
Присоединение:
- Резьбовые отверстия в корпусе блока.
Рабочая среда:
- Сжатый воздух давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433, а для блока тонкой очистки — 10 класса по ГОСТ 17433.
Климатическое исполнение:
- УХЛ
- О категория размещения 4 по ГОСТ 15150.
Блок состоит из:
- Фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
- Резервуара для сбора конденсата, крепящегося к корпусу снизу.
- Стакана, в котором размещены детали пневмоклапана редукционного типа П-РК с настроечным устройством, крепящегося к корпусу сверху.
- Сжатый воздух, подведенный к входному отверстию «ВХ» в корпусе, попадает в крыльчатку фильтра-влагоотделителя, где получает нисходящее вращательное движение.
- Затем воздух проходит через металлокерамический фильтрующий элемент, поступает в редукционный клапан и выходит через выходное отверстие блока.
- В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези для наблюдения за уровнем накопившихся загрязнений.
- В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается вручную путем нажатия снизу вверх на штуцер устройства или полуавтоматически при отсутствии давления.
- Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.
- Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна, закрепленного на редукционном клапане.
- При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.
Подробные технические характеристики в формате PDF
