Блоки кондиционирования БК1-Р-6, БК1-Р-6-АО, БК1-Р-10, БК1-Р-10-АО, БК1-Р-16, БК1-Р-16-АО, БК1-Р-25, БК1-Р-25-АО, БК1-Р-6-5, БК1-Р-6-5-АО, БК1-Р-10-5, БК1-Р-10-5-АО, БК1-Р-16-5, БК1-Р-16-5-АО, БК1-Р-25-5, БК1-Р-25-5-АО, БК2-Р-6, БК2-Р-6-АО, БК2-Р-10, БК2-Р-10-АО, БК2-Р-16, БК2-Р-16-АО, БК2-Р-25, БК2-Р-25-АО, БК2-Р-6-5, БК2-Р-6-5-АО, БК2-Р-10-5, БК2-Р-10-5-АО, БК2-Р-16-5, БК2-Р-16-5-АО, БК2-Р-25-5, БК2-Р-25-5-АО
Назначение:
- Блоки кондиционирования с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение:
- Резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.
Рабочая среда:
- Сжатый воздух давлением от 0,1 до 1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение:
- УХЛ
- О категория размещения 4 по ГОСТ 15150.

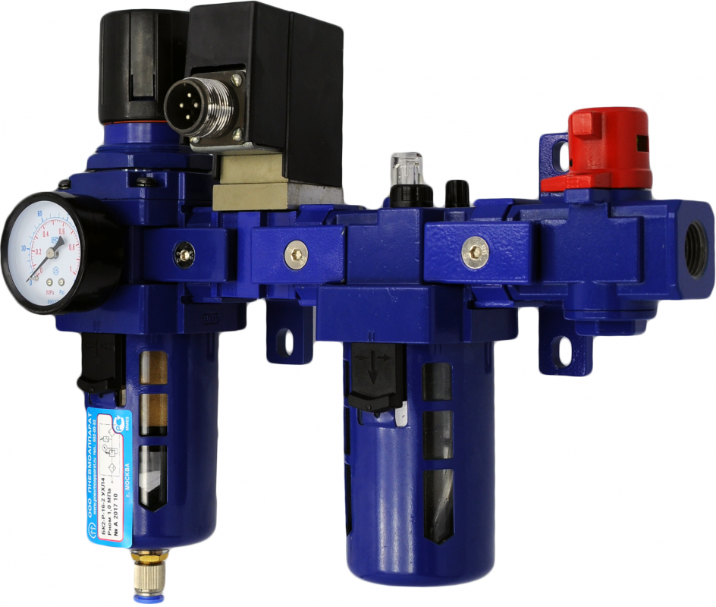

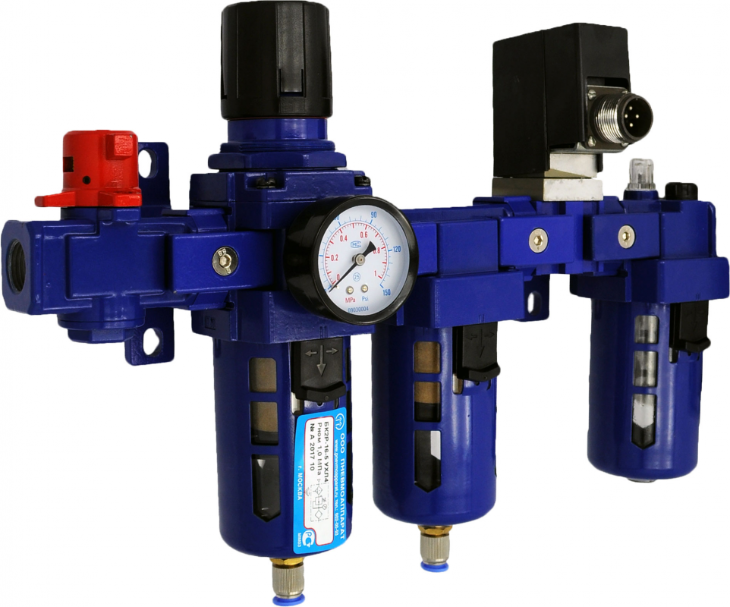

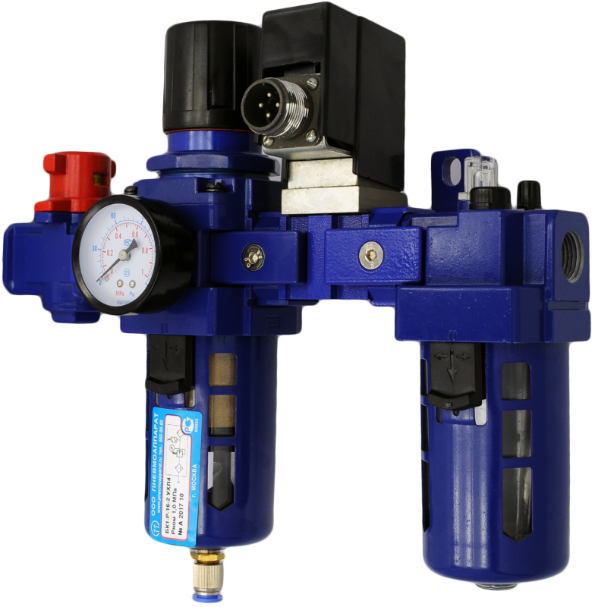

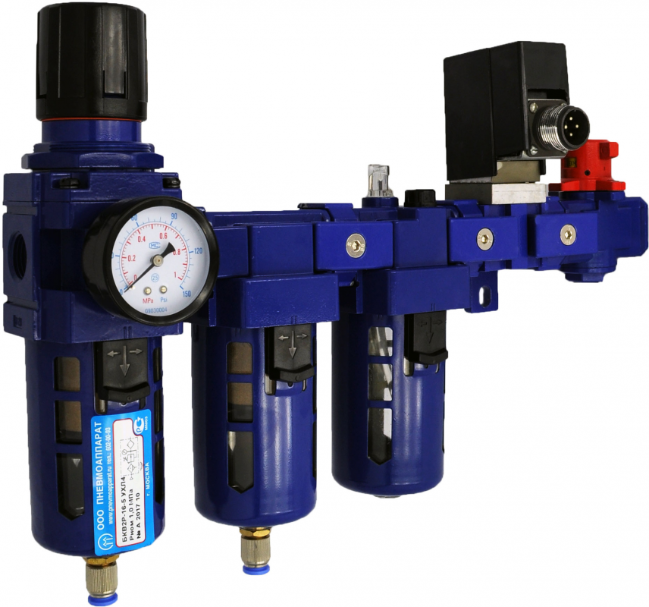

Блок кондиционирования содержит:
- Блок подготовки воздуха типа П-ФРК.
- Маслораспылитель типа П-М.
- Реле давления типа РД-4/25М-10.
- Аварийный клапан типа БК-…-100, установленный на входе или выходе блока с проставками для крепежных кронштейнов.
Для достижения фильтрации 5 мкм к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-...5.
1. Реле давления:
- Позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.
2. Аварийный клапан:
- Позволяет перекрыть подачу сжатого воздуха в систему.
3. Поступление воздуха:
- Из пневмосети воздух подводится к отверстию «ВХ» аварийного клапана или блока подготовки воздуха П-ФРК, который состоит из фильтра-влагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.
4. Регулятор давления:
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
5. Дополнительные опции
- По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).
- Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
- Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216 (при отсутствии давления).
- В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.
- Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.
- Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
- При монтаже блоков кондиционирования стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
- Установка манометра производится в корпусе блока подготовки воздуха П-ФРК.
Подробные технические характеристики в формате PDF
