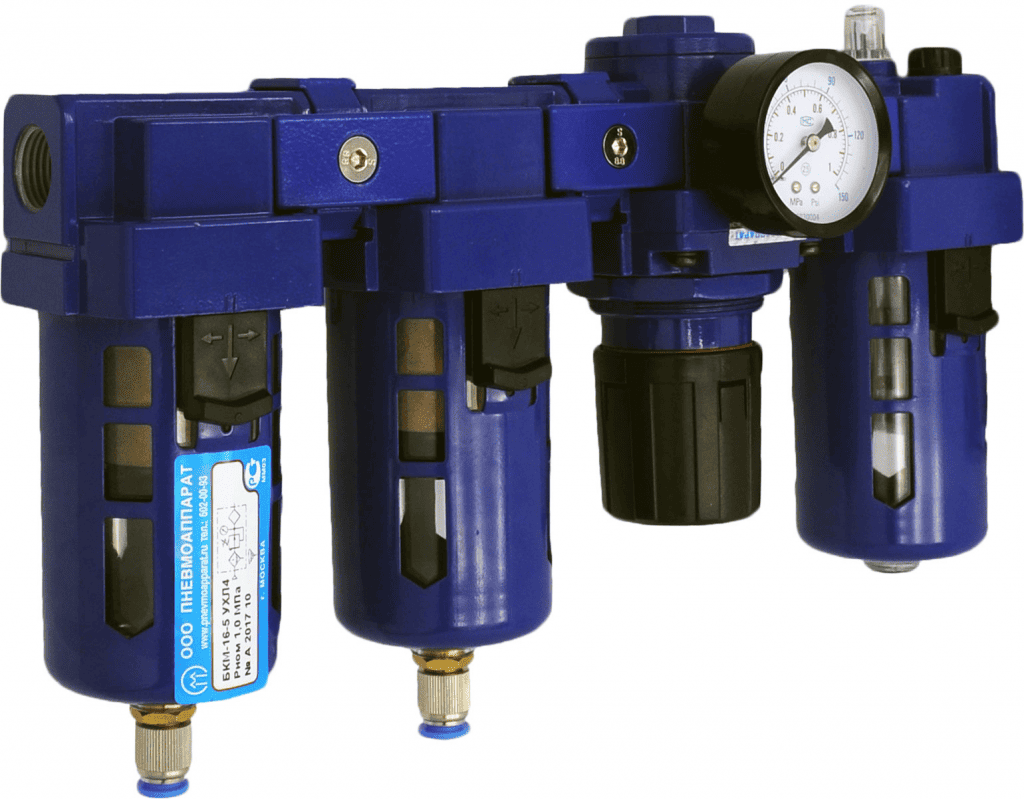

Блоки кондиционирования типа БК-М

Блок кондиционирования содержит:

• Фильтр-влагоотделитель типа П-ФВ.
• Пневмоклапан редукционный типа П-РК.
• Маслораспылитель типа П-М с проставками между ними для установки крепежных кронштейнов.

Для достижения фильтрации 5 мкм устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.

1. Поступление воздуха:

• Сжатый воздух поступает во входное отверстие «ВХ» фильтра.

2. Настройка давления:

• Давление на выходе блока настраивается с помощью винта пневмоклапана.
• Рукоятка винта фиксируется в нужном положении нажатием.

3. Сброс конденсата:

• Сброс конденсата осуществляется вручную (нажатие снизу вверх на штуцер) или полуавтоматически (при отсутствии давления на выходе блока).

4. Дополнительные опции:

• По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

• Дроссель маслораспылителя позволяет настраивать подачу смазочного материала в заданном диапазоне.
• Маслораспылитель заправляется через резьбовое отверстие, закрываемое пробкой, минеральным маслом вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216 (при отсутствии давления).

• Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
• При монтаже блоков стрелка на корпусе должна совпадать с направлением движения воздушного потока.

Установка манометра производится в корпусе блока подготовки воздуха П-РК.

Уровень масла контролируется визуально и должен находиться между рисками.
